Реечный подъемник Вектор Х1 (с узлом скольжения)

Реечный подъемник Вектор Х1 (с узлом скольжения) — премиальное расширение функционала

Вы знаете свой Вектор Х1 как отличный станок, который даёт стабильный результат. Но мы всегда идём дальше. Мы разработали модуль, который превращает вашу точилку в систему с совершенно новым уровнем комфорта и точности.

Реечный подъемник Вектор Х1 — это не просто аксессуар. Это отдельный модуль переменного угла, полностью наша разработка, воплощённая в металле.

Косозубая реечная передача, абсолютное отсутствие люфтов, регулировка усилия перемещения рейки и премиальное качество изготовления. Всё это теперь доступно для вашего Вектор Х1.

Зачем нужен реечный подъемник?

В базовой версии Вектор Х1 угол заточки выставляется с помощью наклона всего поворотного механизма, а сам абразив всего находится строго в горизонтальном положении (постоянный угол). Рабочий механизм, но у него есть особенности. Реечный подъемник даёт вам иной принцип регулировки — плавный, точный, с автоматической фиксацией (без стопорных винтов) в любом положении.

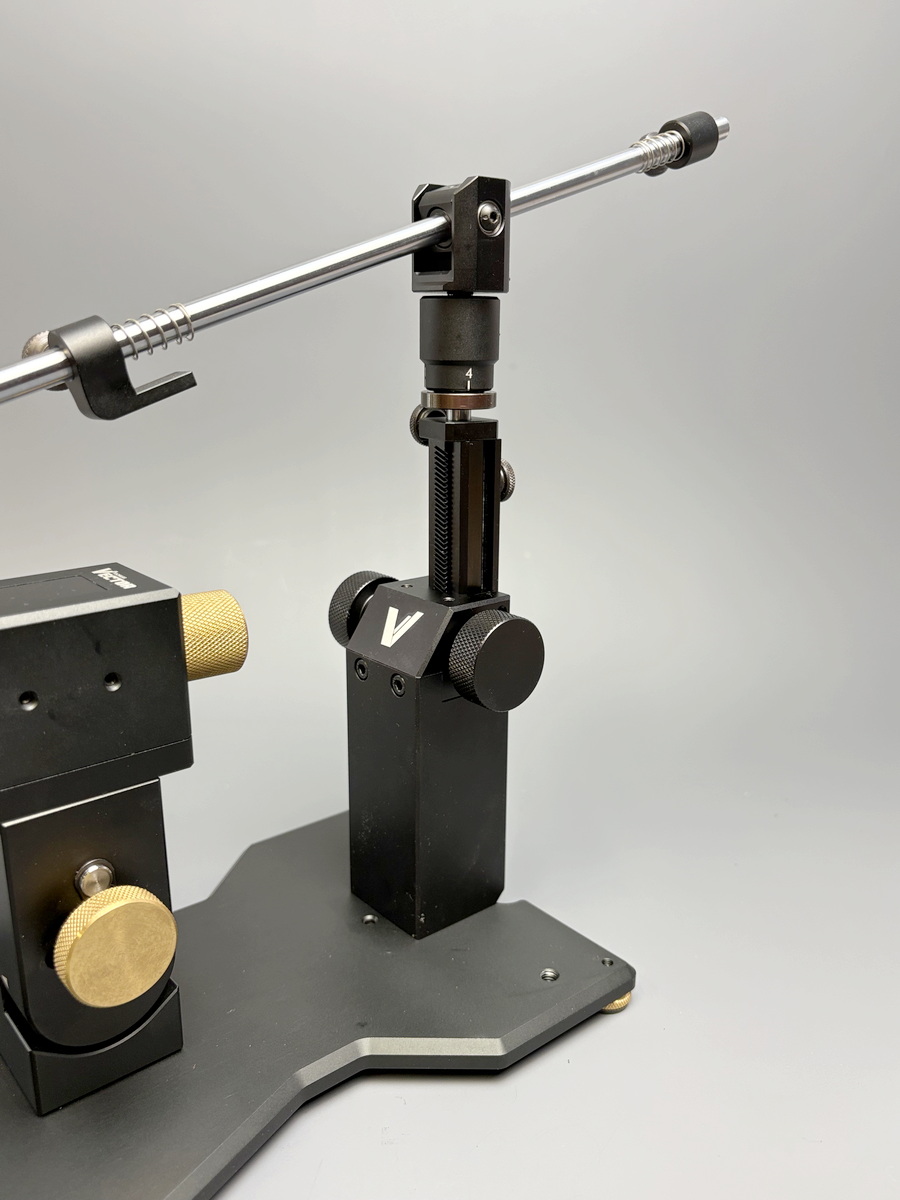

Он устанавливается на штатное место и расширяет функционал системы. Угол выставляется не скачками, а плавным вращением реечного механизма.

Для кого это важно?

Для тех, кто работает с разными типами ножей и хочет выставлять угол быстро с максимальной точностью. Для тех, кто ценит комфорт и не хочет каждый раз «ловить» угол вручную. Для тех, кто предпочитает работать с премиальным инструментом, где каждая деталь продумана до конца.

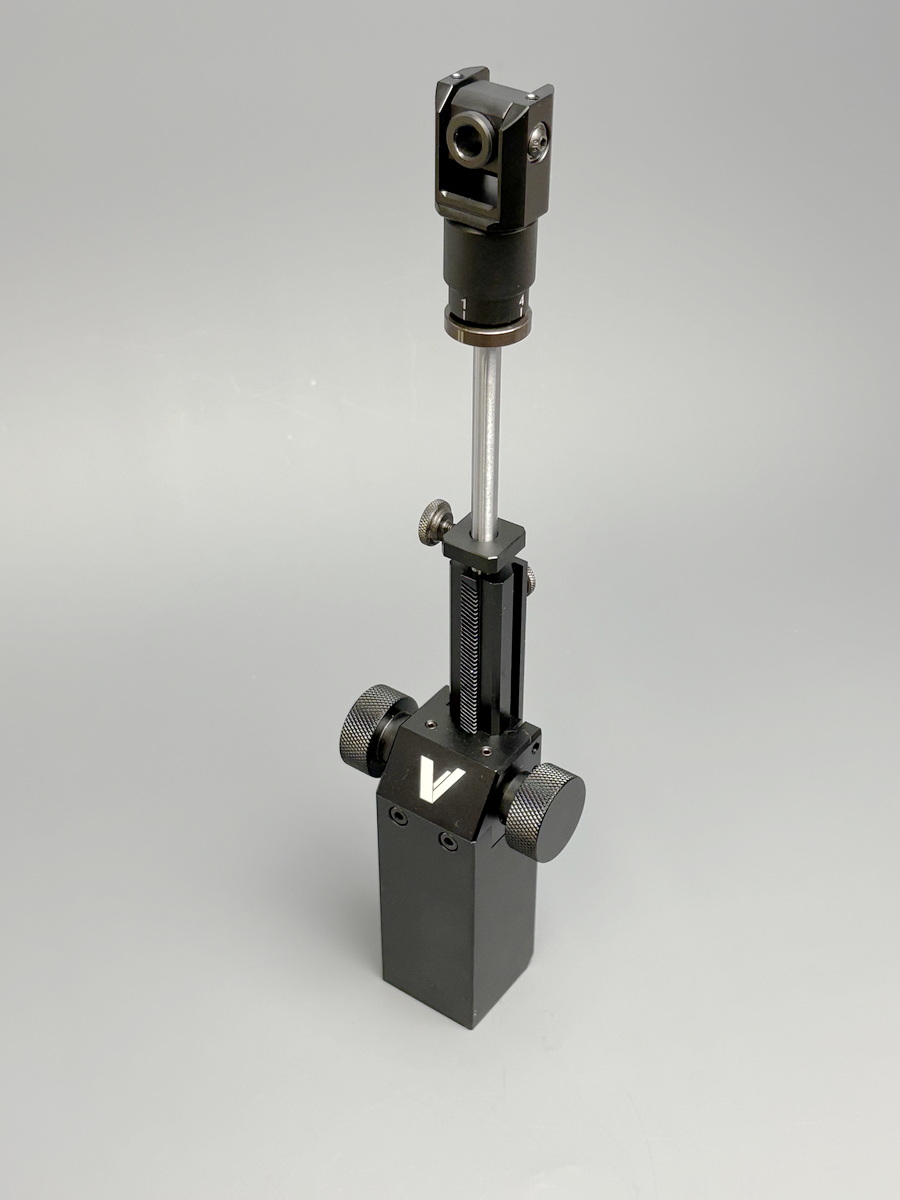

Косозубая реечная передача — плавность и точность

В основе подъемника лежит косозубая реечная передача. Это не просто красивое слово — это инженерное решение, которое даёт реальные преимущества.

В отличие от прямозубой рейки, косозубая имеет большую площадь контакта зубьев. Это значит:

• Отсутствие люфтов. Передача работает плотно, без «игры» в любом положении.
• Выше плавность. Перемещение рейки происходит мягко, без закусываний и рывков.
• Долговечность. Косозубая передача меньше изнашивается и служит дольше.

Материал шестерни — латунь. Это не случайный выбор: латунь имеет отличные антифрикционные свойства, не ржавеет и обеспечивает плавное скольжение без «прилипания».

Отсутствие люфтов — работа с прецизионной точностью

Любой люфт в механизме регулировки угла — это враг идеальной заточки. Если узел «гуляет» даже на десятые доли миллиметра, угол на кромке меняется. Результат — неравномерный подвод, нарушенная геометрия, потеря контроля.

Регулировка усилия перемещения — настройте под свой стиль

У каждого мастера свой стиль работы. Кто-то любит лёгкое, перемещение, кто-то предпочитает более плотный ход, чтобы чувствовать каждый шаг.

В новом реечном подъемнике мы реализовали регулировку усилия вращения винтов-барашков и перемещения каретки.

Вы сами выбираете, с каким усилием будет двигаться рейка. Это делает работу комфортной и даёт дополнительный контроль над процессом. Настройка делается буквально за несколько секунд.

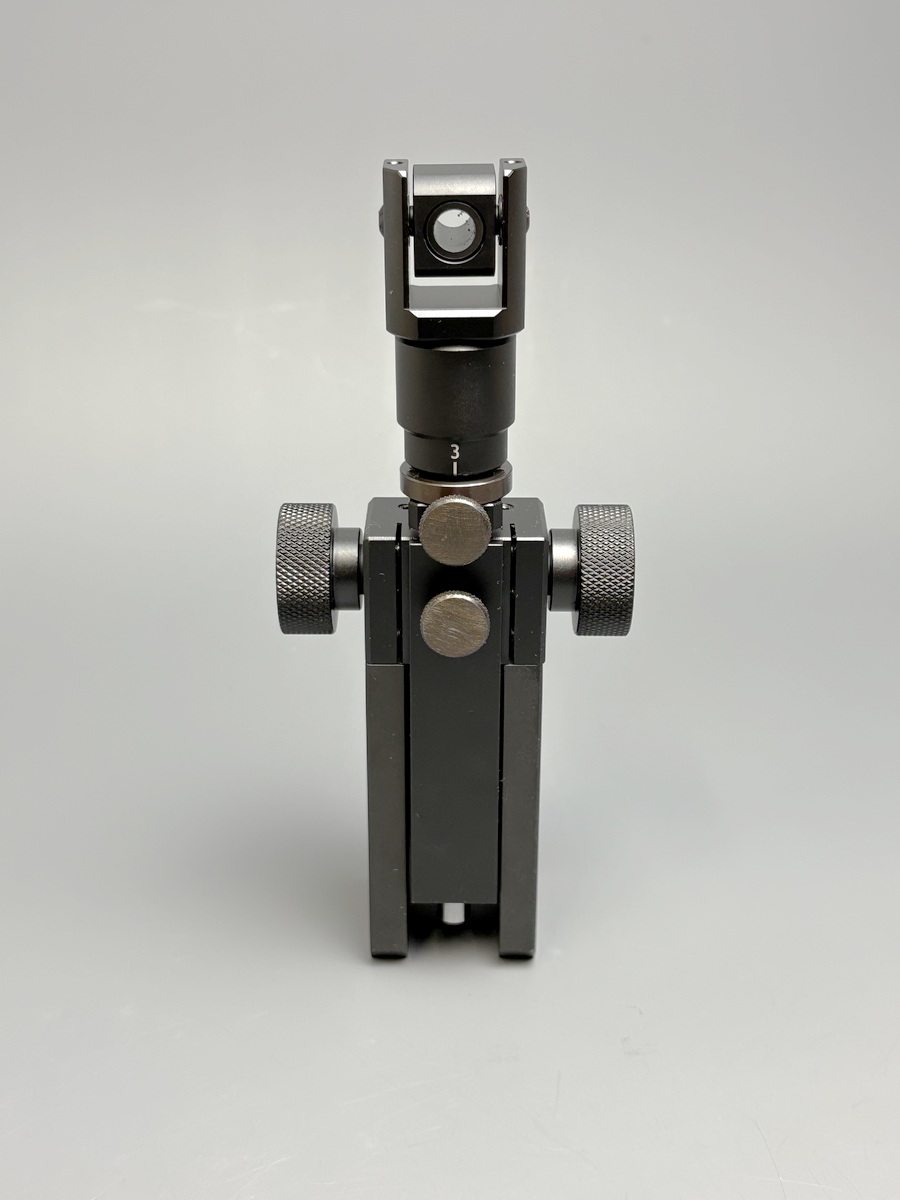

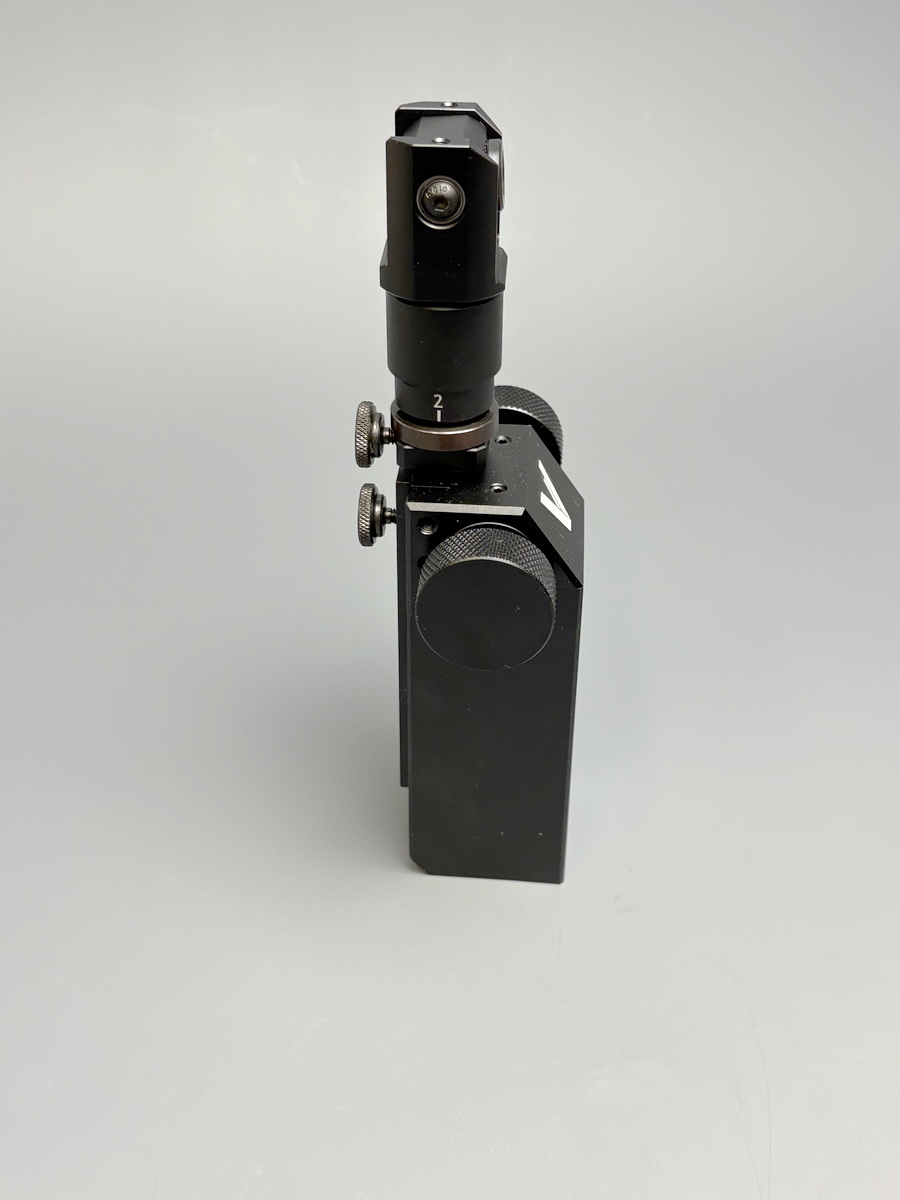

Узел скольжения — надёжность и плавность

В этой версии подъемника установлен узел скольжения с микронастройкой, выполнен в стеле заточной системы Х1.
Узел скольжения с микронастройкой, вращением барабана узла скольжения, можно корректировать угол не до сотых, а даже тысячах градусов. Для профессионалов, кто точит с повышением угла, при смене абразива.

Втулка скольжения выполнена из полиацетали — материала с низким коэффициентом трения.

Втулка крепится к «вилочке» на двух подшипниках. Такое решение даёт:

• Плавность хода при любом угле наклона.
• Долговечность — подшипники выдерживают высокие нагрузки.
• Надёжность — узел не разбалтывается со временем.

Углы заточки — от 8.8 до 33 градусов

Реечный подъемник позволяет выставлять углы заточки на сторону в широком диапазоне.

Значения могут незначительно отличаться в зависимости от ширины клинка (замеры проводились на бланке шириной 25 мм, 5 мм зажаты в губках):

• Минимальный угол — 8.8 градусов. Для японских кухонных ножей, опасных бритв и тонких клинков.
• Максимальный угол – 33 градуса. Для охотничьих, тактических ножей и инструментов, требующих повышенной прочности кромки.

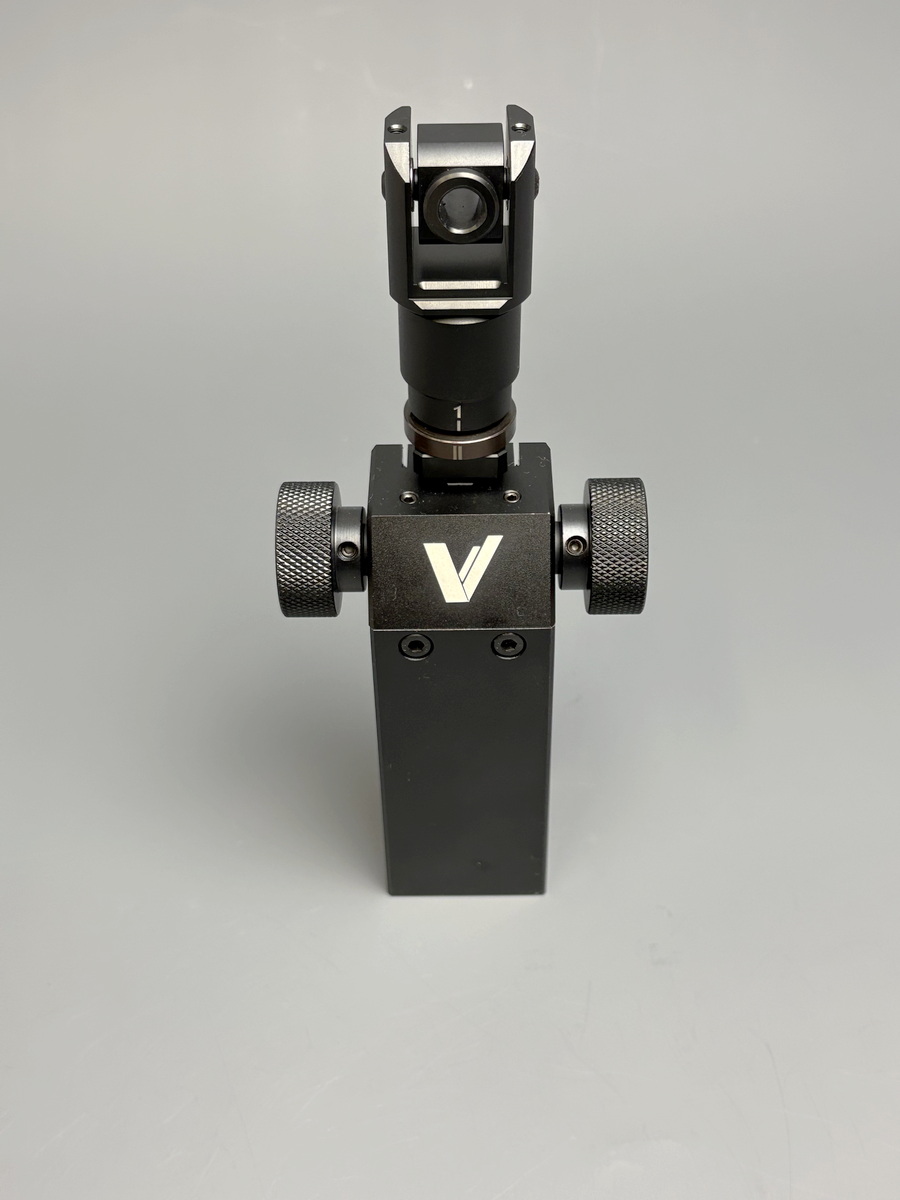

Премиальное качество изготовления

Мы не экономим на материалах и обработке.

• Корпус подъемника выполнен из авиационного алюминиевого сплава — прочного, лёгкого и устойчивого к деформациям.
• Анодирование в чёрный цвет защищает поверхность от коррозии и придаёт подъемнику законченный, премиальный вид.
• Все элементы обработаны на станках с ЧПУ с минимальными допусками.

Это не «пластик». Это инструмент, который будет служить вам годами.

Узел скольжения в комплекте — всё в одном

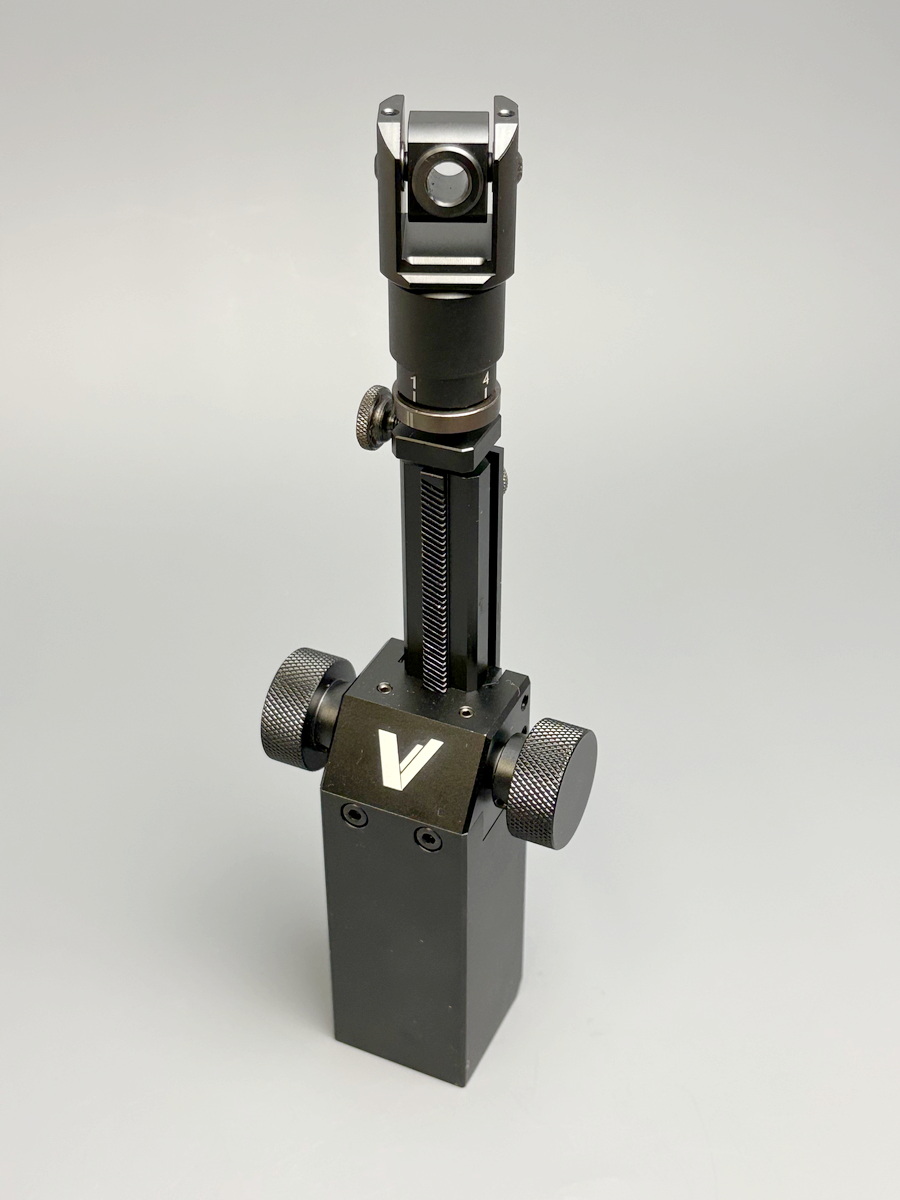

В этой версии подъемник поставляется с узлом скольжения с микронастройкой в сборе.

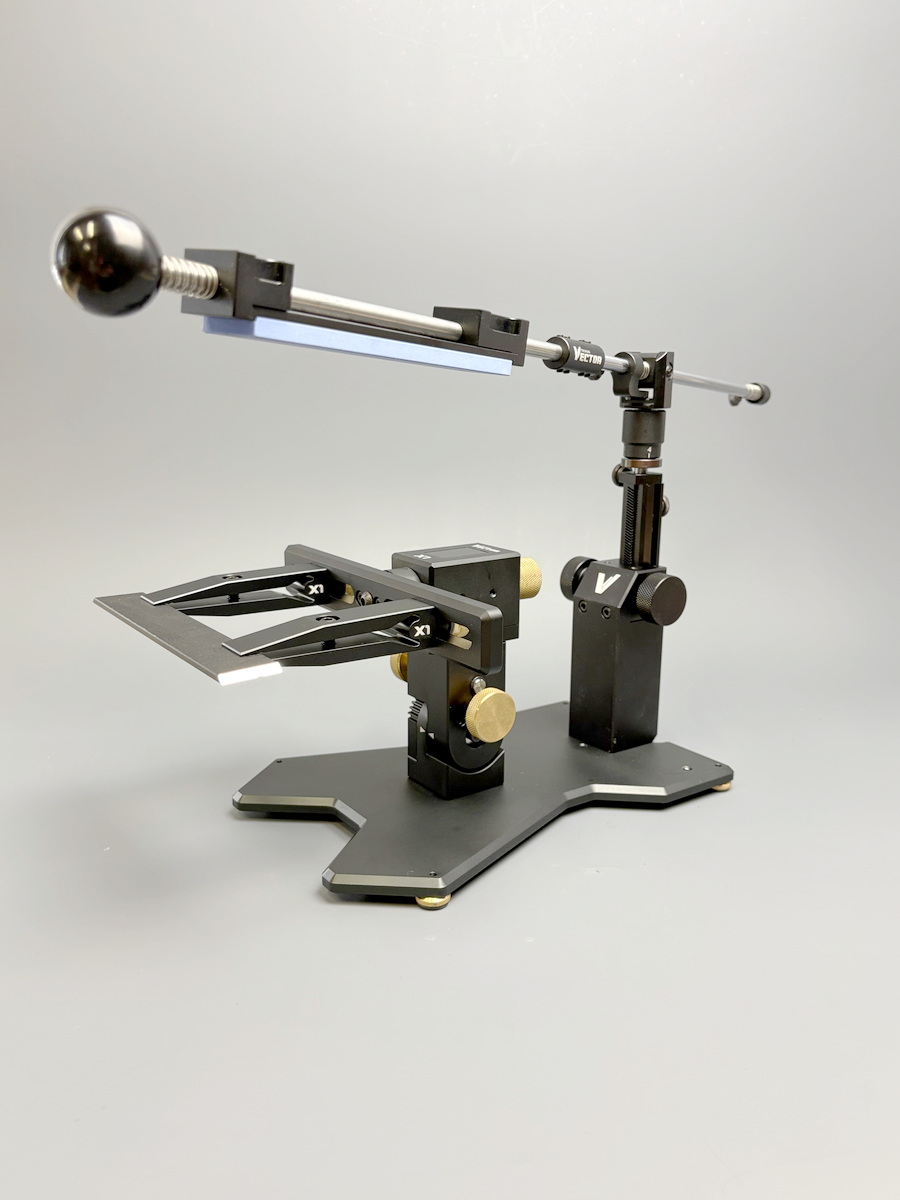

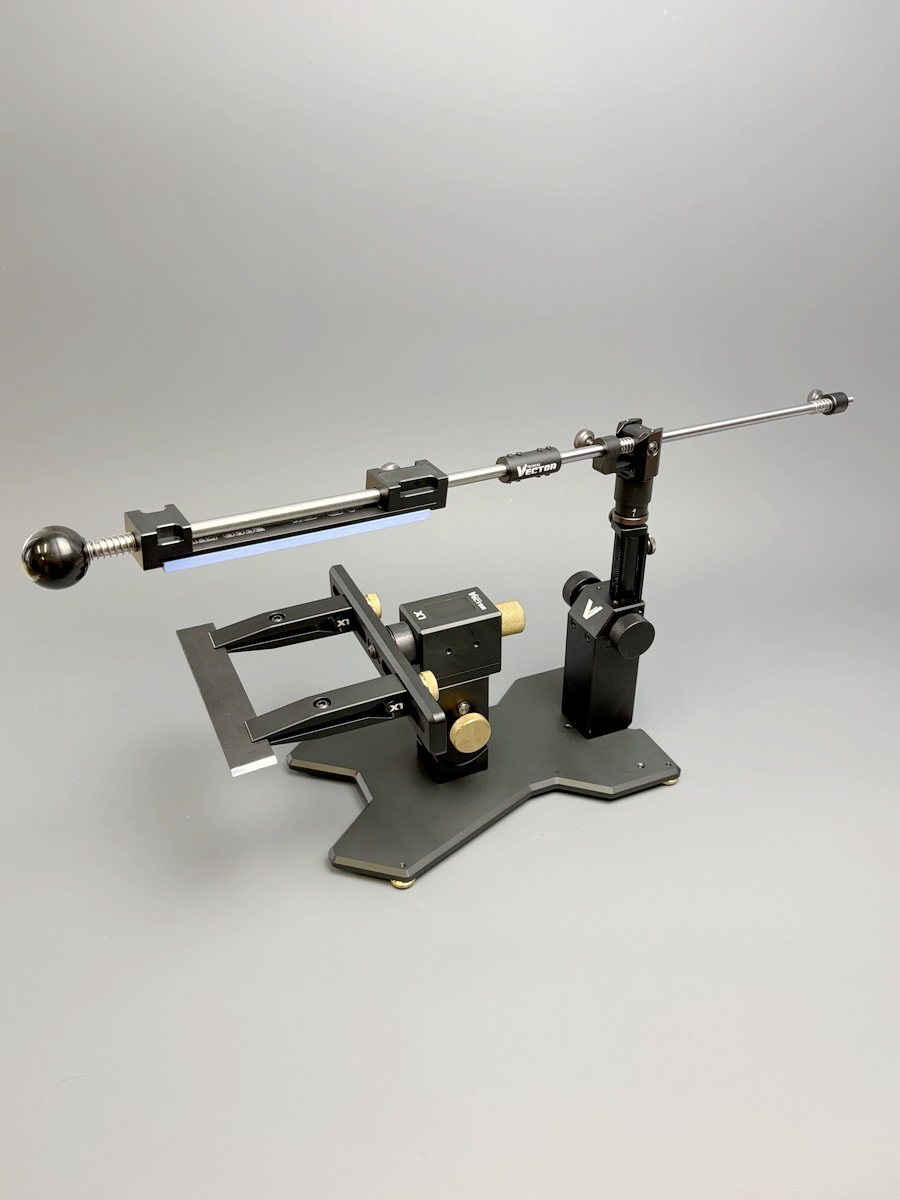

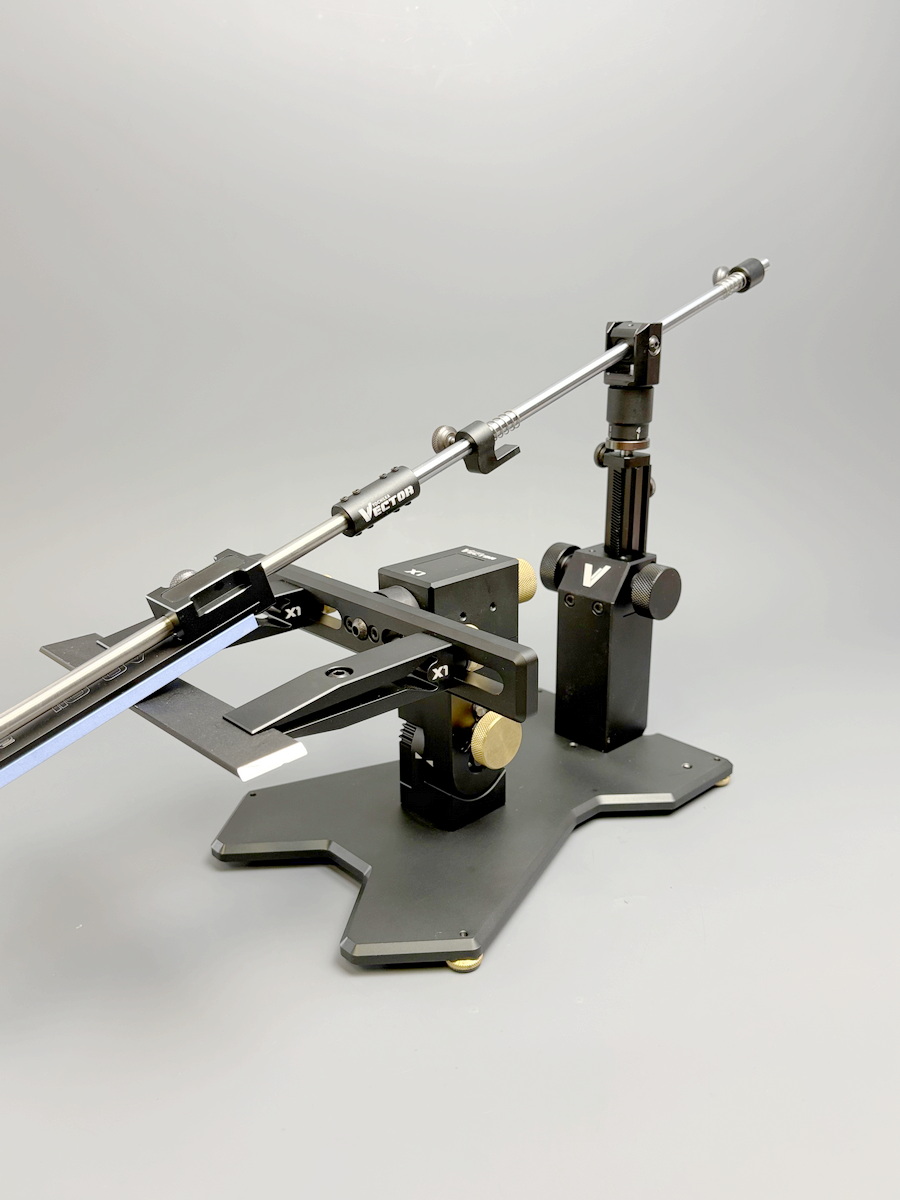

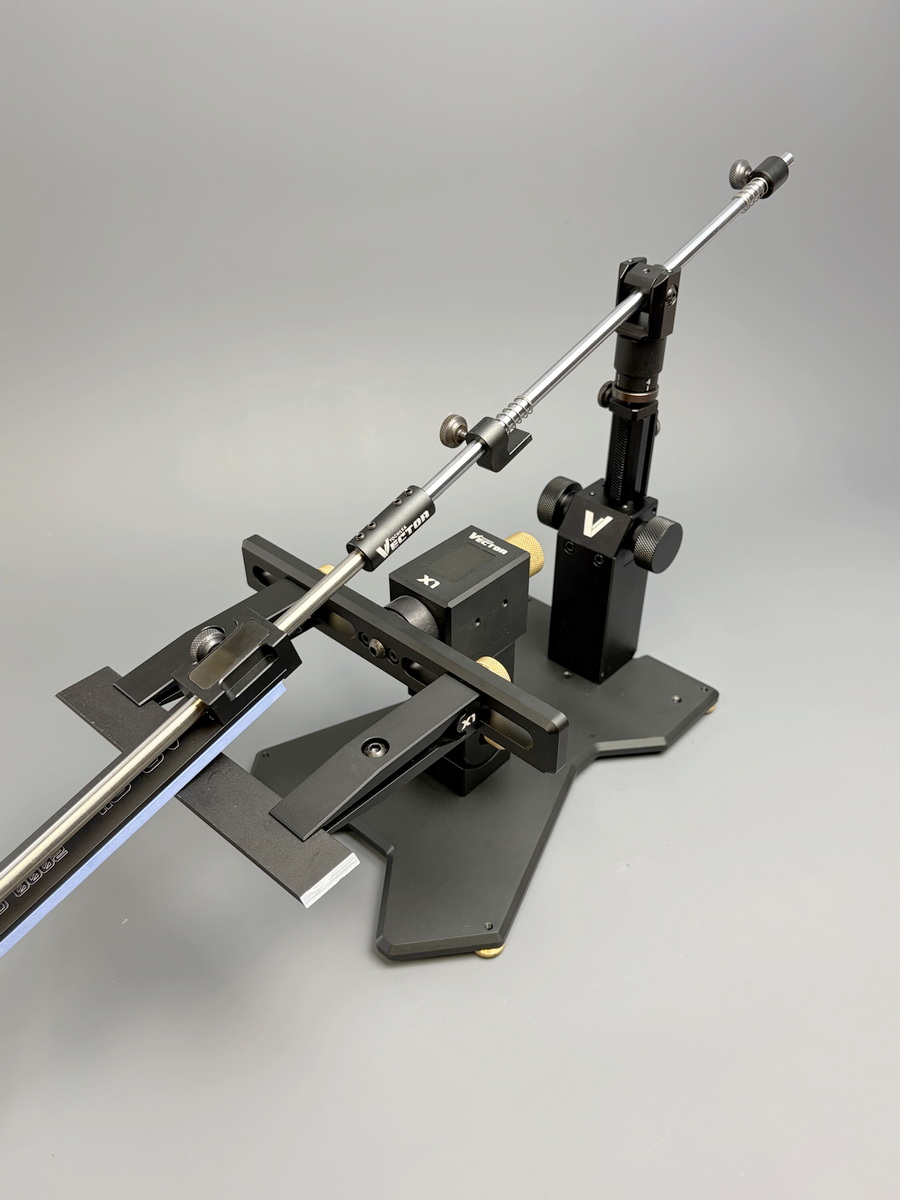

Это значит, что вы получаете готовый модуль, который крепится на штатное место Вектор Х1. Всё, что нужно для установки, уже в комплекте.

Технические характеристики

Совместимость: Вектор Х1

Тип: Реечный подъемник (с узлом скольжения в комплекте)

Принцип работы: Косозубая реечная передача

Материал корпуса: Авиационный алюминиевый сплав, анодирование (чёрный)

Материал шестерни: Латунь

Механизм: «ласточкин хвост»

Регулировка: Усилия вращения и перемещения рейки

Углы заточки на сторону:  8.8 – 33 градусов (без наклона поворотного механизма, зажимы стандартные)
Углы заточки на сторону:  7.7 – 71 градус  (с наклоном поворотного механизма, зажимы стандартные)

Высота в сложенном состоянии с узлом скольжения: 182 мм

Высота полностью открытого с повышением угла: 320 мм

Длина рабочей части рейки: 60 мм

Ширина корпуса: 40 мм

Ширина с винтами-барашками: 78 мм

Вес: 650 грамм

Комплектация: Подъемник в сборе, крепёжные винты

Для кого этот подъемник?

Для владельцев Вектор Х1. Хотите расширить функционал своего станка и получить плавную регулировку угла — это ваш выбор.

Для тех, кто ценит точность. Косозубая рейка, отсутствие люфтов— здесь всё сделано для того, чтобы угол не «гулял».

Для тех, кто работает с разными ножами. От ___  до ___ градусов — вы сможете точить и японскую кухонную тонкость, и охотничий нож с прочной кромкой.

Для тех, кто хочет премиальный инструмент. Авиационный алюминий, анодирование, латунная шестерня, подшипники — подъемник сделан на совесть.

Подведем итоги

Реечный подъемник Вектор Х1 (с узлом скольжения) — это не просто деталь. Это полноценный модуль, который расширяет возможности вашей точилки. Косозубая рейка, отсутствие люфтов, регулируемое усилие, широкий диапазон углов и премиальное качество изготовления — всё это делает процесс заточки более комфортным, точным и предсказуемым.

Мы разработали его сами. Мы сделали его из лучших материалов. Мы продумали каждую мелочь.

Установите реечный подъемник на свой Вектор Х1 — и вы увидите, насколько точнее и удобнее станет ваша работа.
