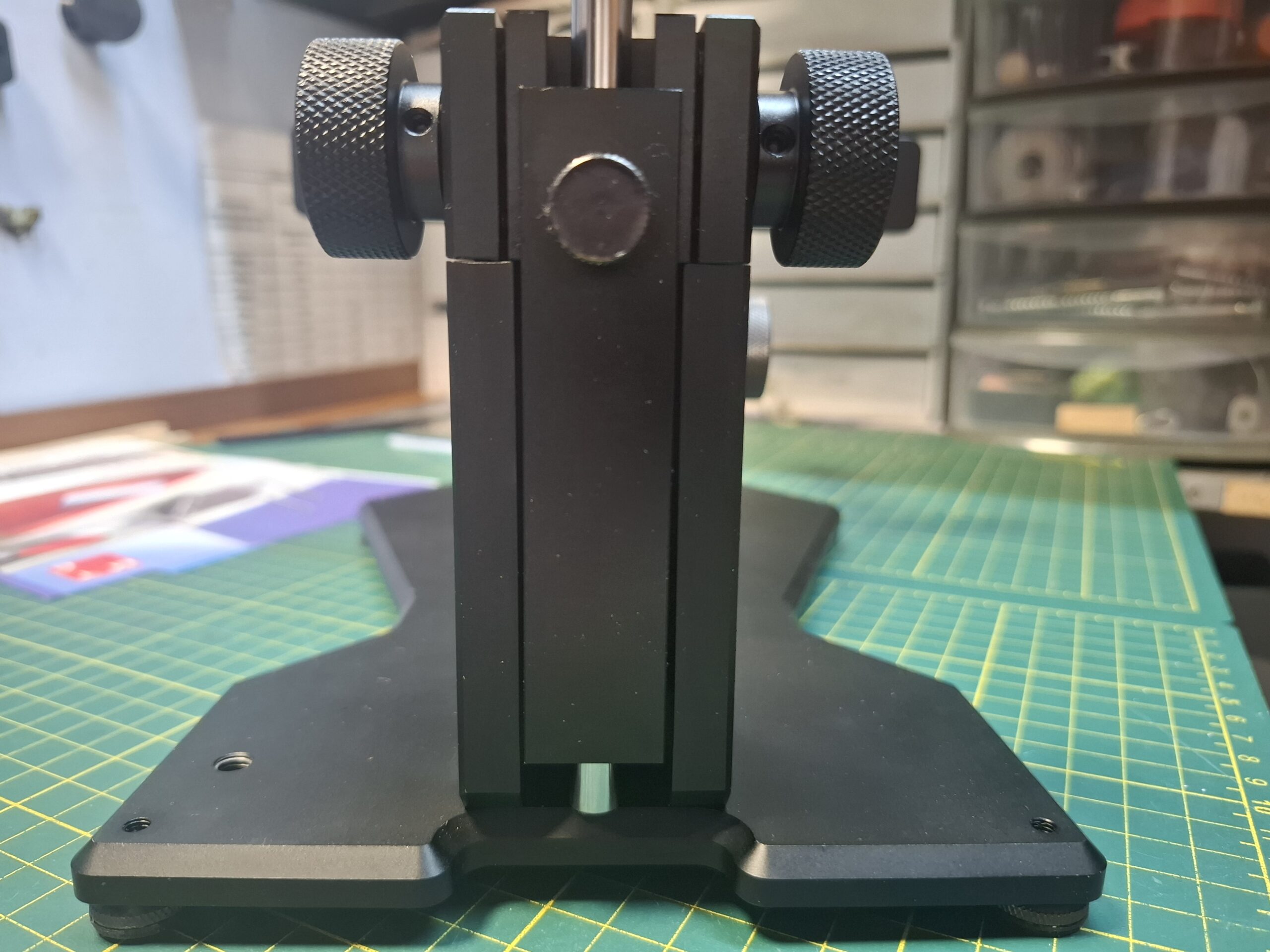

Реечный подъемник Вектор Х1 (без узла скольжения)

Реечный подъемник Вектор Х1 (без узла скольжения) — Новый модуль на станок Вектор Х1.

Вы уже точите на Вектор Х1. У вас есть узел скольжения с микронастройкой. Вы не хотите его менять. Но вы хотите добавить к станку новую возможность — плавную, точную, регулировку угла.

Мы сделали модуль специально для вас.

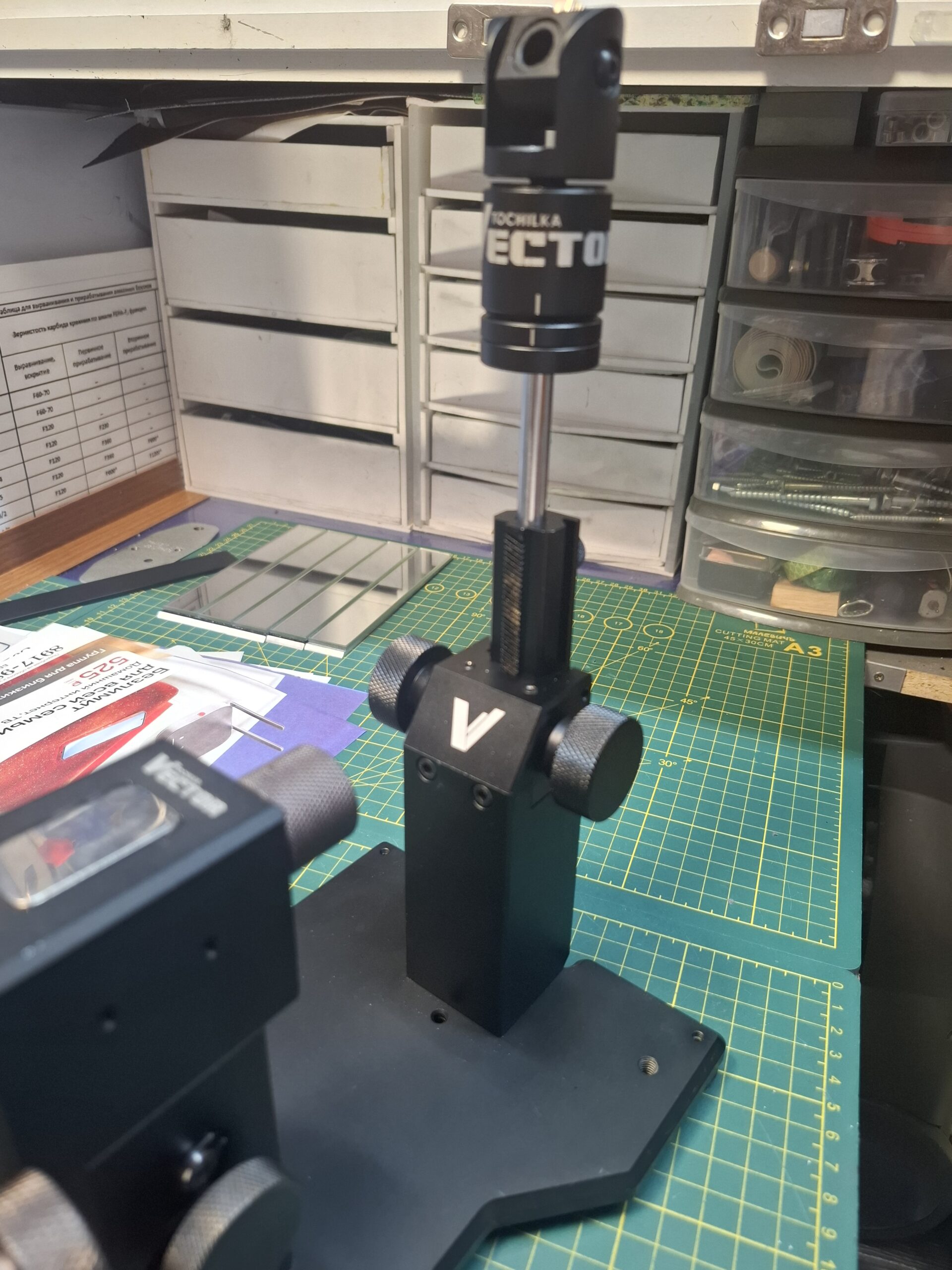

Реечный подъемник Вектор Х1 без узла скольжения — это отдельный модуль «переменного угла», полностью наша разработка. Вы ставите его на штатное место заточной системы и устанавливаете в него ваш узел скольжения. Всё работает вместе, без доработок.

Косозубая реечная передача, отсутствие люфтов, регулировка усилия перемещения рейки и премиальное качество изготовления — всё это доступно для вашего Вектор Х1.

Зачем нужен реечный подъемник (если у вас уже есть узел скольжения)?

Базовый Вектор Х1 имеет колено для регулировки угла, версия заточной системы с постоянным углом. Реечный подъемник расширяет функционал заточной системы. Из точилки с постоянным углом заточки, вы легко трансформируете заточную системы в классический вариант с «переменным углом»

Реечный подъемник даёт новые ощущения в заточке, привычный для классических заточных систем

Если у вас уже есть узел скольжения — вы не теряете его. Вы просто добавляете к нему прецизионный модуль переменного угла. Всё собирается на штатные места, без доработок

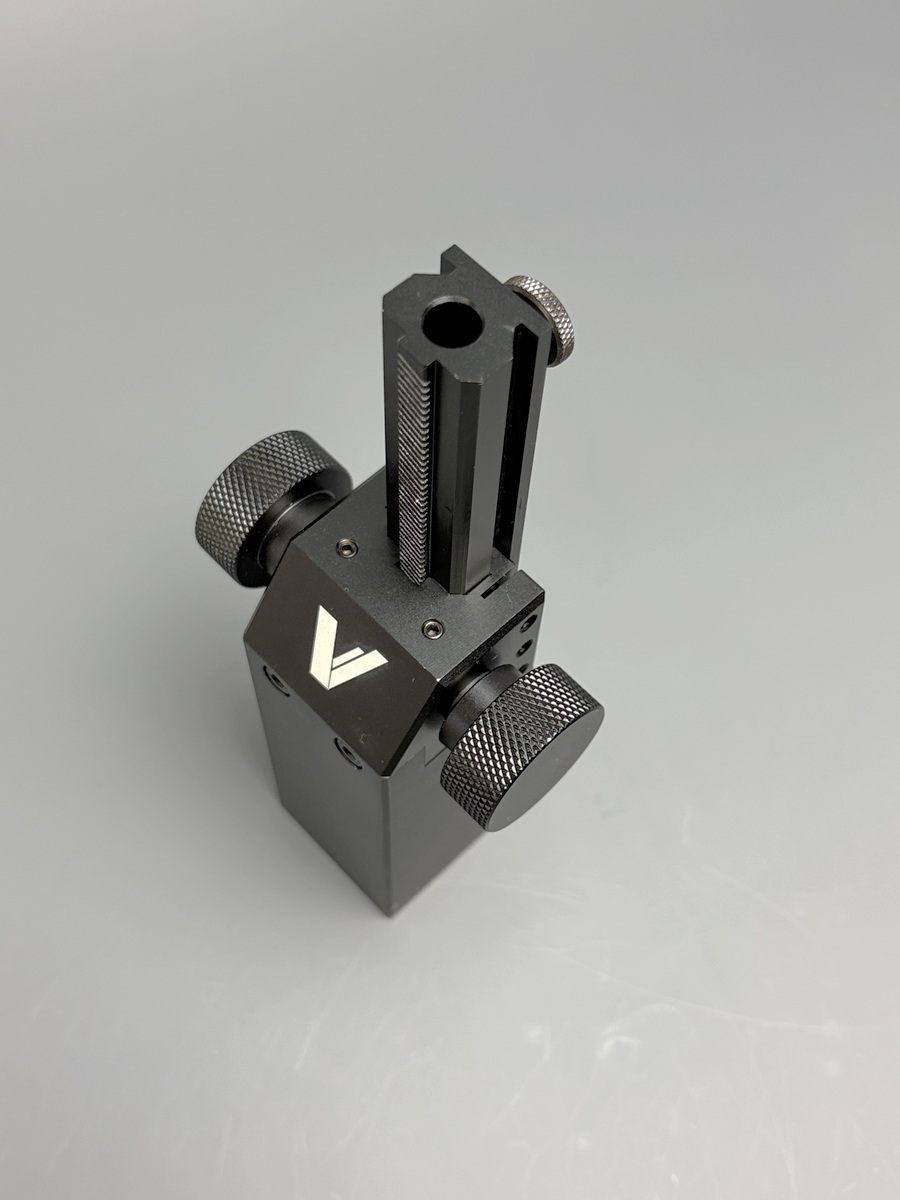

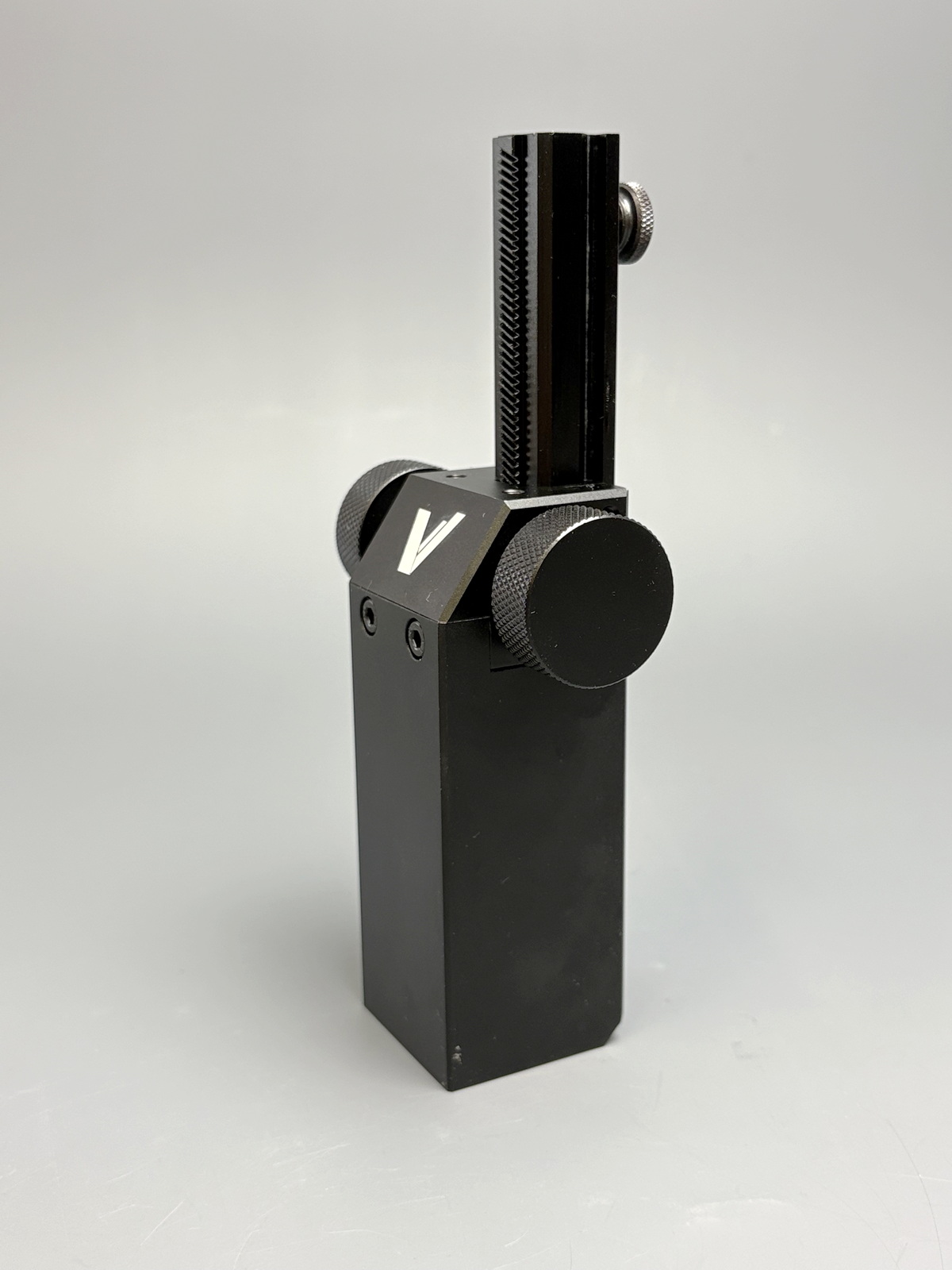

Косозубая реечная передача — плавность, точность, долговечность

В основе подъемника — косозубая реечная передача. Это не просто маркетинг, это инженерное решение с реальными плюсами.

По сравнению с прямозубой, косозубая рейка даёт:

• Большую площадь контакта зубьев — меньше износ, выше плотность сопряжения.
• Более плавное перемещение — нет рывков и закусываний.
• Отсутствие люфтов — даже в крайних положениях (технологических зазоров).

Материал шестеренки — латунь. Она не ржавеет, имеет низкий коэффициент трения и обеспечивает мягкое, уверенное движение.

Отсутствие люфтов — точность, которой можно доверять

Любой люфт в механизме регулировки угла — это враг идеальной заточки. Если деталь «гуляет», угол на кромке становится нестабильным. Вы теряете контроль.

Регулировка усилия — под ваш стиль работы

Все мастера работают по-разному. Кто-то любит лёгкий ход, кто-то — более плотный, чувствительный.

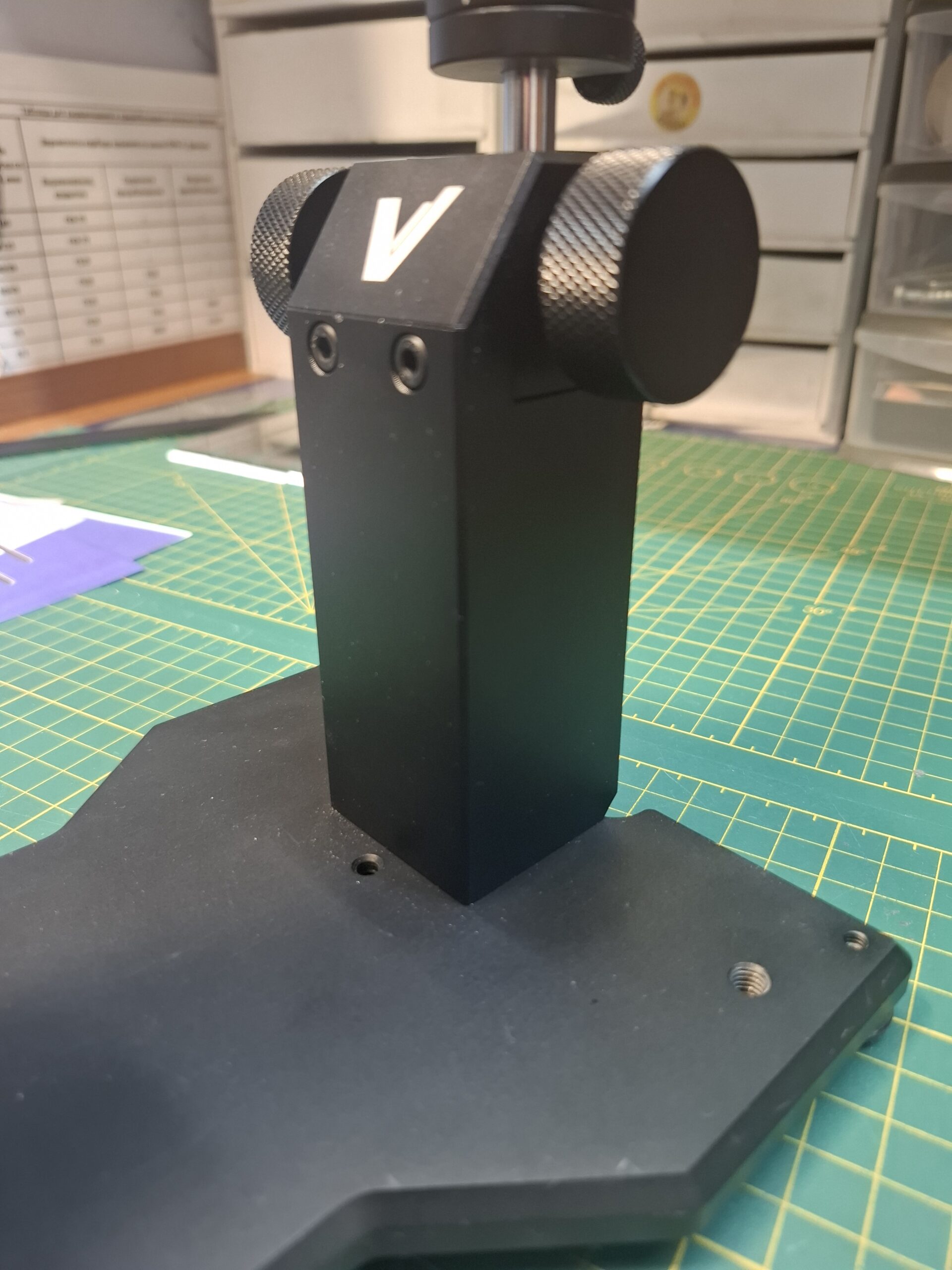

В реечном подъемнике реализована возможность регулировки усилия вращения винтов-барашков при перемещении рейки.

Затянули чуть сильнее — ход стал туже. Ослабили — легче. Настройка занимает секунды, но результат вы чувствуете сразу.

Простота установки и полная совместимость

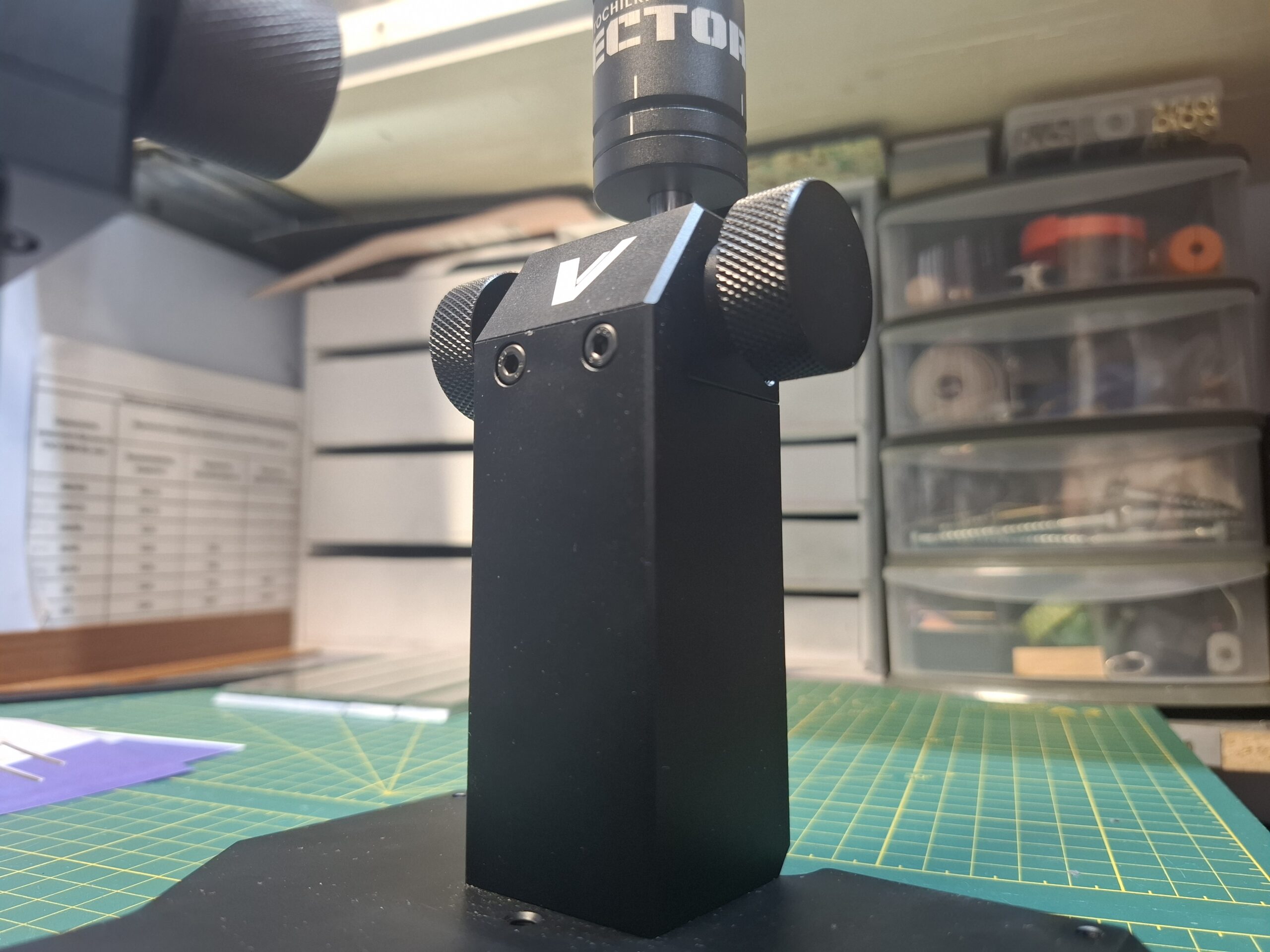

Подъемник крепится к основанию Вектор Х1 двумя винтами (входят в комплект). Всё, что нужно для установки — уже в коробке.

Ваш узел скольжения остаётся на месте. Подъемник работает с ним в паре. Вам не нужно менять привычную конструкцию — достаточно добавить к ней новый модуль.

Премиальное качество изготовления

Мы не используем дешёвые материалы.

• Корпус — из авиационного алюминиевого сплава. Прочный, лёгкий, устойчивый к деформациям.
• Покрытие — анодирование в чёрный цвет. Защита от коррозии, премиальный внешний вид.
• Обработка — на станках с ЧПУ с минимальными допусками.

Это не пластик. Это инструмент, который будет работать годами без потери точности.

Углы заточки — от 8.8 до 33 градусов

Подъемник позволяет выставлять углы заточки на сторону в широком диапазоне.

Значения могут незначительно отличаться в зависимости от ширины клинка (замеры проводились на бланке шириной 25 мм, 5 мм зажаты в губках):

• Минимальный угол — 8.8 градусов. Для японских ножей, опасных бритв, тонких клинков.
• Максимальный угол — 33 градуса. Для охотничьих и тактических ножей.

Технические характеристики

Совместимость: Вектор Х1 (любая версия)

Тип: Реечный подъемник (без узла скольжения)

Принцип работы: Косозубая реечная передача

Материал корпуса: Авиационный алюминиевый сплав, анодирование (чёрный)

Материал шестерни: Латунь

Механизм: «ласточкин хвост»

Регулировка: Усилия вращения и перемещения рейки

Углы заточки на сторону:  8.8 – 33 градусов (без наклона поворотного механизма, зажимы стандартные)
Углы заточки на сторону:  7.7 – 71 градус  (с наклоном поворотного механизма, зажимы стандартные)

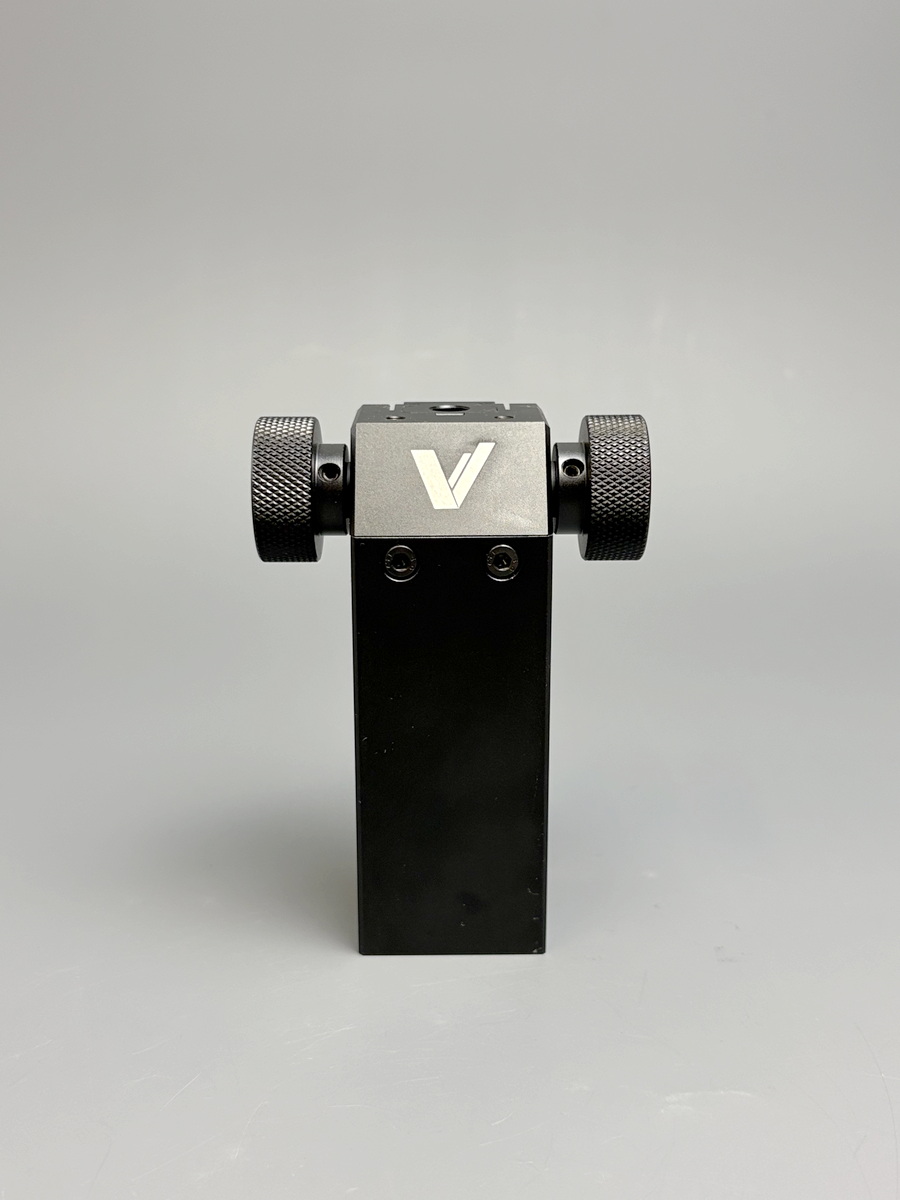

Высота в сложенном состоянии: 111 мм

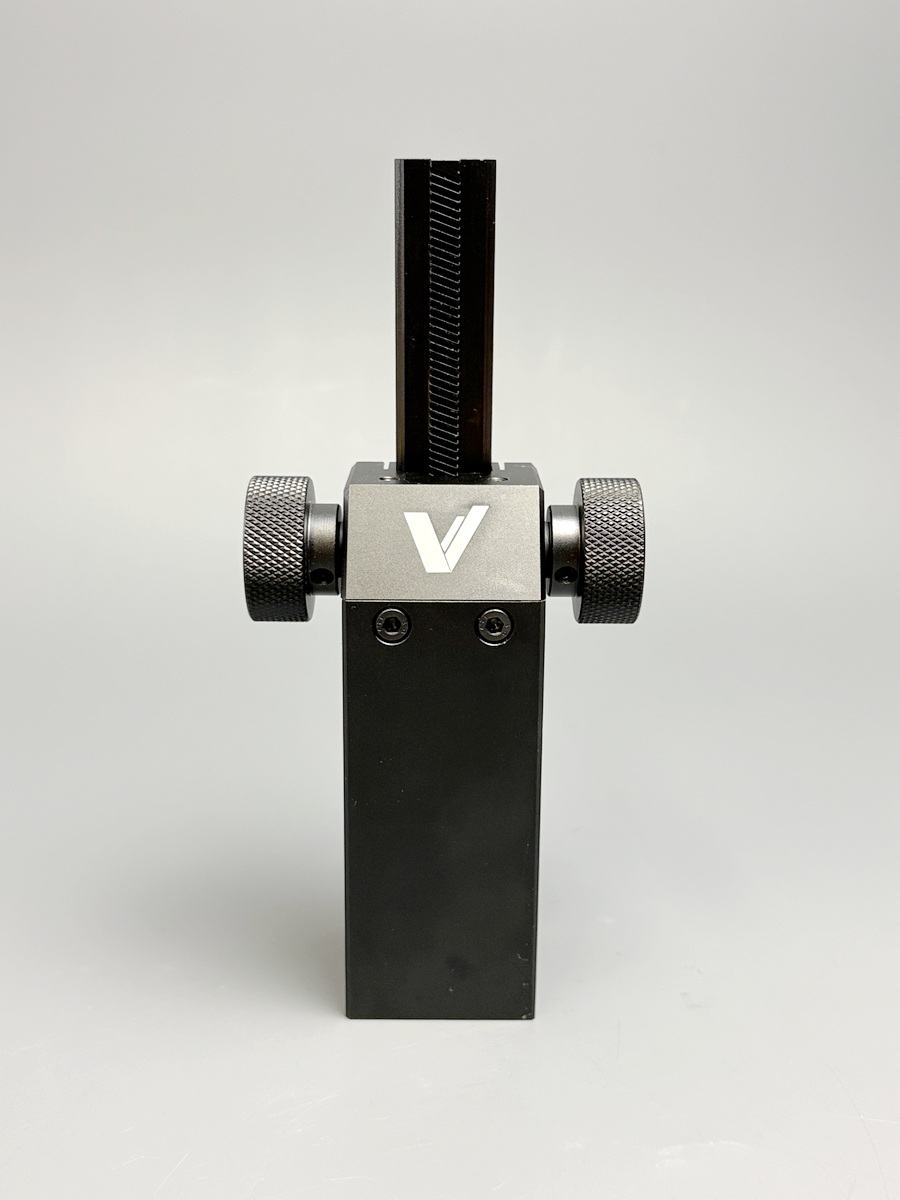

Высота полностью открытого: 172 мм

Длина рабочей части рейки: 60 мм

Ширина корпуса: 40 мм

Ширина с винтами-барашками: 79 мм

Вес: 490 грамм

Комплектация: Подъемник, крепёжные винты (без узла скольжения)

Для кого этот подъемник (без узла скольжения)?

Для всех, у кого уже есть Вектор Х1. Неважно, какая версия — подъёмник ставится на штатное место.

Для тех, кто не хочет менять узел скольжения. Если у вас уже есть узел, который вас устраивает — этот модуль дополнит его, а не заменит.

Для тех, кому нужна точность. Удобство в эксплуатации, скорость настройки угла заточки. Косозубая рейка, отсутствие люфтов — это реальные преимущества.

Для тех, кто любит премиальные аксессуары. Алюминий, анодирование, латунь, ЧПУ-обработка — вещь сделана на уровне заводского компонента.

Подведем итоги

Реечный подъемник Вектор Х1 (без узла скольжения) — это идеальное дополнение для вашего станка. Вы не меняете то, что уже работает. Вы просто добавляете новый модуль — плавный, точный, безлюфтовый, с регулируемым усилием.

Косозубая рейка, латунь, авиационный алюминий, анодирование— всё сделано для того, чтобы ваш Вектор Х1 стал ещё лучше.

Установите реечный подъемник — и вы почувствуете разницу.
